1、产品分类
QJY系列减速器是工厂根据国内外市场要求开发的硬齿面(渗碳、淬火齿面)起重机减速器。包括三大类?2种基本型式。
2、性能特点:
(1)齿轮均采用优异低碳合金钢、渗碳、淬火、齿轮精度6级。
(2)精度高、效率高、传动平稳、噪音低、比调质齿轮减速器(QJ系列)体积小、重量轻、承载能力大、可靠性高。
(3)焊接箱体结构。安装形式:三支点安装和地脚安装。
(4)轮出轴型式:平键,渐开线花键,齿轮轴端,空心轴四种。
(5)一般采用油池润滑,自然冷却,立式减速器采用循环油润滑。
(6)采用滚动轴承。
3、应用范围:
1、输入转速一般n1≤1500r/min。
2、工作环境温度-40-+50℃。
3、正反两向运转。
适合各种类型起重机减速器选用。
4、轴端型式
高速轴端采用圆柱轴伸平键联接。
输出轴端 P——圆柱轴伸平键,单键联接;
H——圆柱轱伸渐开线花键联接;
C——齿轮轴端(仅用于中 心距为170,560mm的减速器)

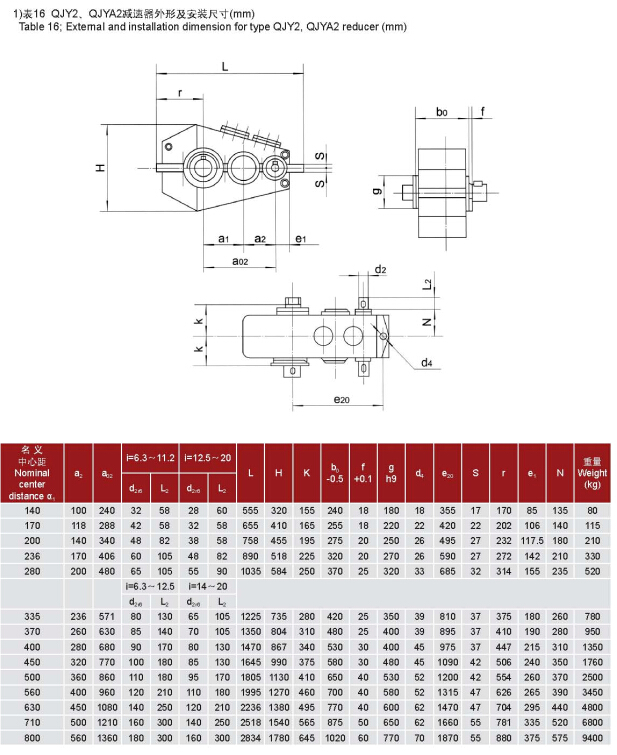

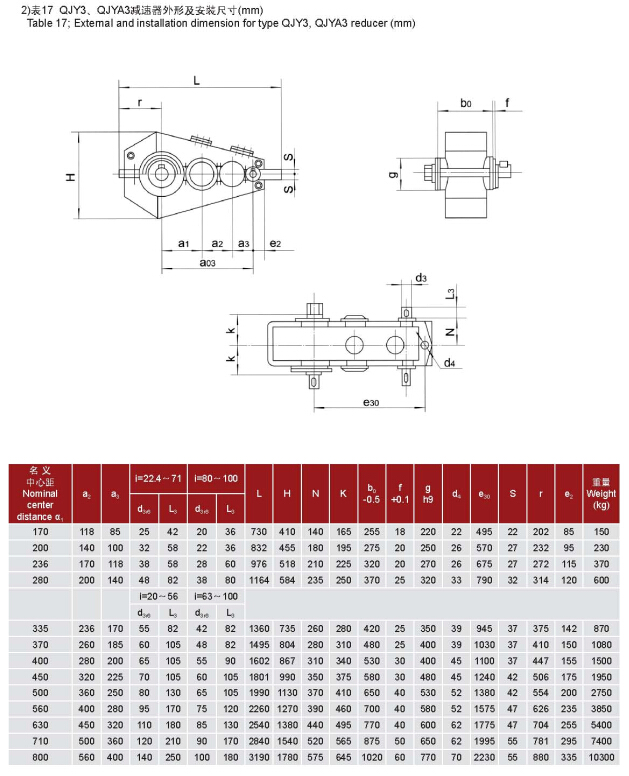

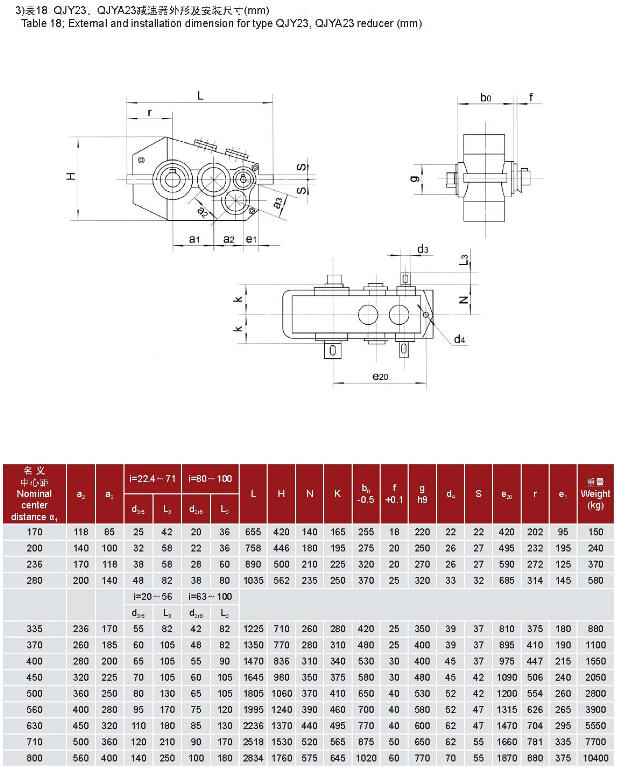

5、外形图及安装尺寸如下:
