ZQA系列减速机是在ZQ系列减速器的基础上改进设计的,为了便于替代ZQ系列减速机,在外形、安装尺寸,轴端尺寸不变的情况下,改变齿轮及齿轮轴的材质,提高其硬度及齿轮的承载能力,增加ZQA系列减速机的承载能力。
减速器齿轮传动圆周速度不大于4米/秒
减速器高速轴的转速不大于1500转/分
减速器工作温度环境为-40摄氏度 ~ +45摄氏度
减速器用于正、反两向运转。
本减速器有九种传动比,九种配置型式和三种低速轴轴端形式。
1、型号
标记示例
ZQ改进型减速器总中 心距500mm,公称传动比25,第III种装配形式,圆柱轴伸标记为:减速器ZQA500-25-III
2、传动比
ZQA系列减速器的实际传动比is=25.02与ZQ系列减速器is=23.34不同之处其余相同。

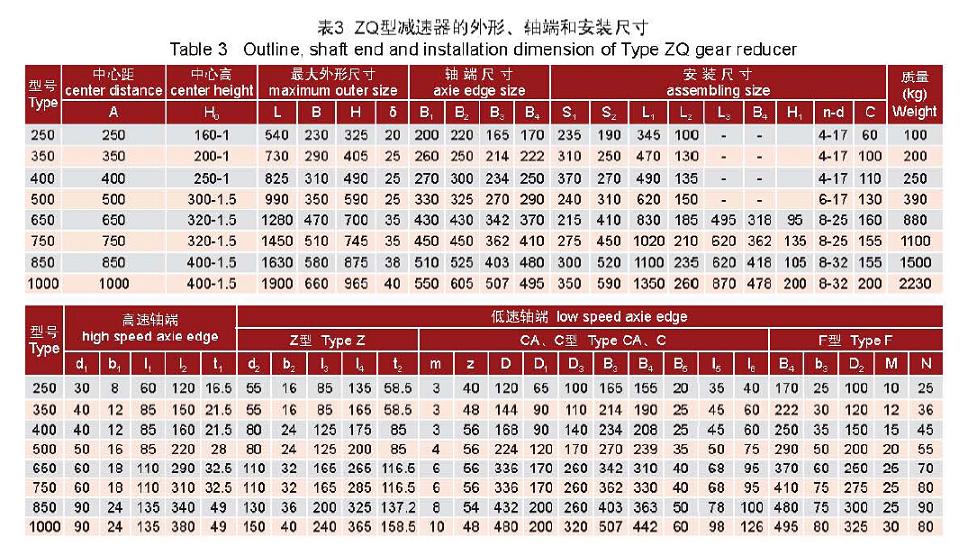

3、外形、安装尺寸、轴端尺寸

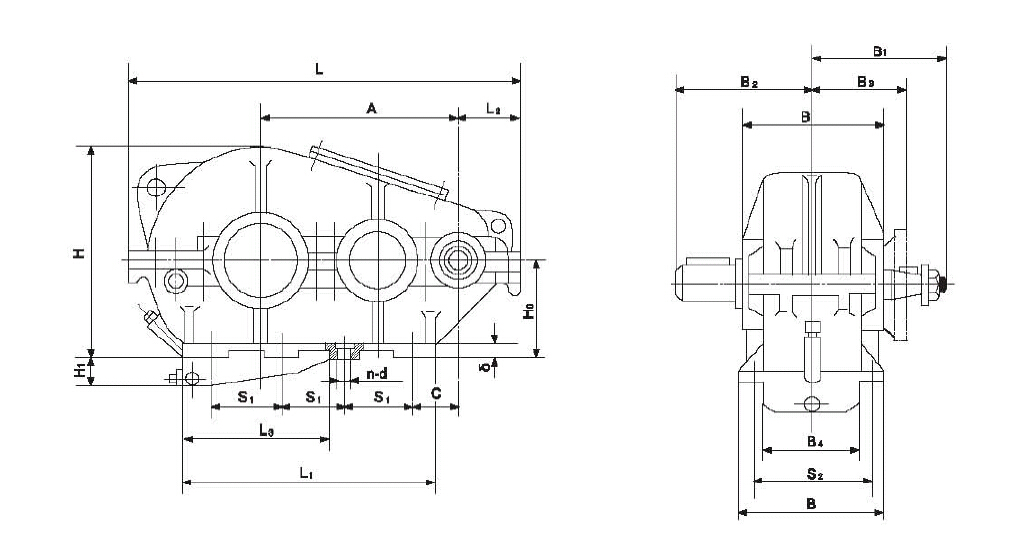

ZQA系列减速器的安装形式、外形、安装尺寸与ZQ系列相同。
