QY4D系列硬齿面减速机

  • 所属分类:硬齿面齿轮减速机

  • 点击次数:
  • 发布日期:2019-12-17 14:19:02
  • 应用行业:
  • 产品描述:一、减速器的分类、应用范围QY型系列减速器包括QYS型(三支点)和QYD型(底座式)两个系列起重机硬齿面减速器。它有三级、四级和三四级结合型三种.此减速器主要用于起重机各有关机构,也可用于运输、冶金、
  • 在线询价
  • 详细介绍

一、减速器的分类、应用范围

QY型系列减速器包括QYS型(三支点)和QYD型(底座式)两个系列起重机硬齿面减速器。它有三级、四级和三四级结合型三种.

此减速器主要用于起重机各有关机构,也可用于运输、冶金、矿山、化工及轻工等机械设备的传动中。其工作条件为:

(1)齿轮圆周速度不大于20m/s;

(2)高速轴转速不大与1500r/min;

(3)工作环境温度为-40℃~+45℃

(4)可正反两向运转。

二、性能特点

考虑起重机各机构的工作特点、传动比范围、进一步提高产品性能,采用较少规格满足用户多方面的要求,其特点为:

(1)承载能力高。齿轮采用渗碳、淬火、磨齿加工、承载能力比调质滚齿的软齿面和中硬硬面齿轮减速器有大幅度提高。

(2)体积小、重量轻。与软齿面和中硬齿面减速器相比,相同承载能力减速器可降低2~4个相当座号。

(3)效率高、噪声低、振动小。采用磨齿加工提高了精度等级,齿轮又进行了修缘,每级齿轮的综合效率为0.98,振动和噪声显著降低。

(4)采用多级数,减少单级速比,可拉开中 心距,降低减速器整机高度,满足起重机各机构的要求;减速器的max公称传动比达到400,满足了慢速起重机的要求。

(5)三支点减速器,可立式、卧式、甚至偏转一定角度安装,方便灵活。

(6)本系列减速器有三四级结合型(即三级的装配形式,四级的传动比)为慢速起重机的通用化提供了前提。

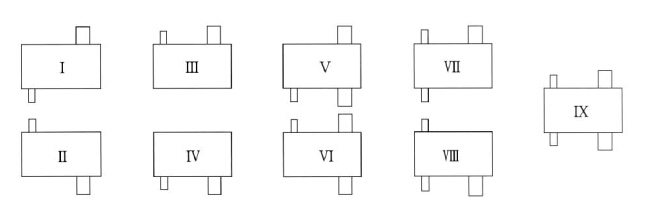

三、装配形式

硬齿面减速机" alt="QY4D系列硬齿面减速机"/>

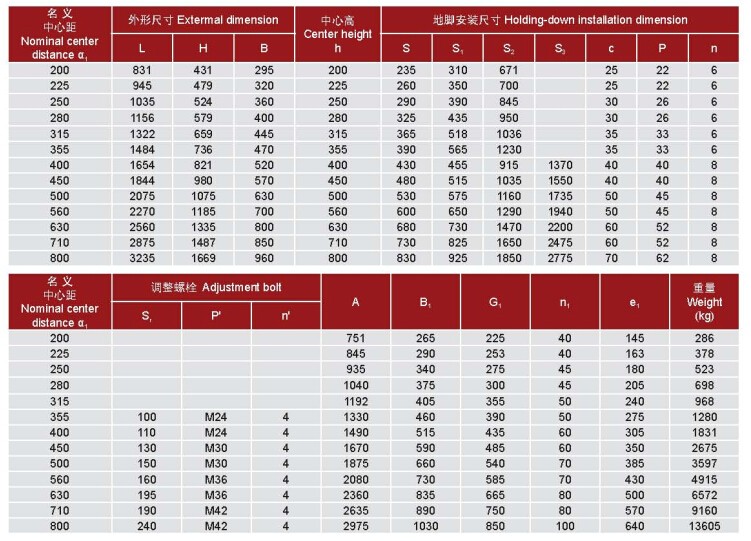

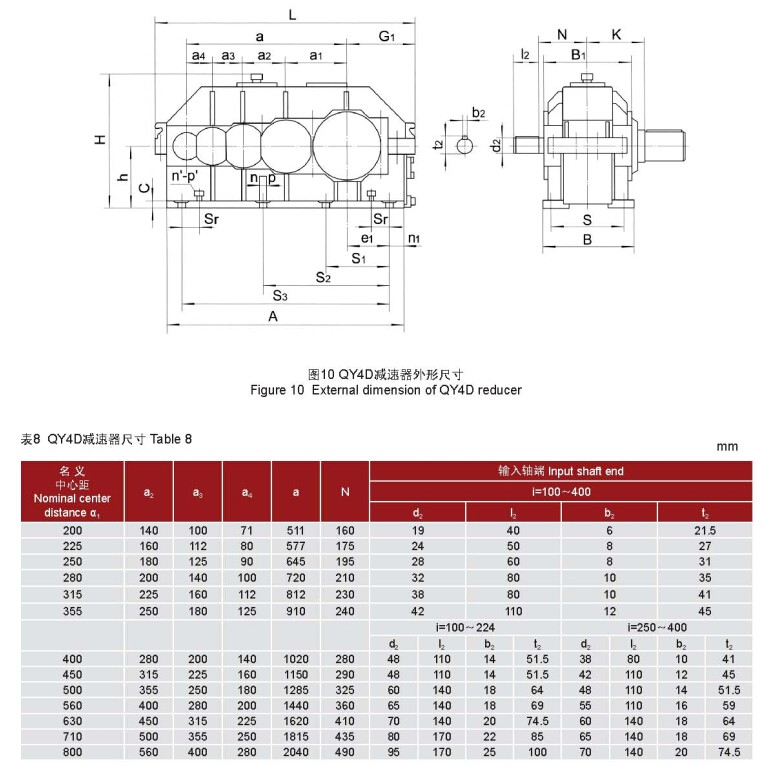

四、外形图及安装尺寸

QY4D系列硬齿面减速机

QY4D系列硬齿面减速机
